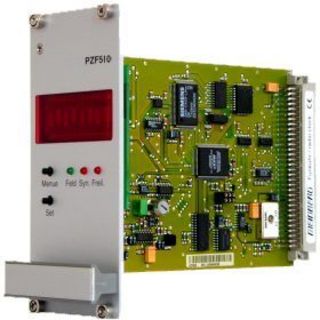

PZF510: DCF77 Korrelationsempfänger (Europakarte)
Features
- Sekunden- und Minutenimpulse
- Alphanumerisches Display
- 2 RS-232-Schnittstellen
- LED-Empfangsstatusanzeige
- Gepufferte Hardwareuhr
- DDS-Frequenzsynthesizer
- DCF77-Simulation
- Normalfrequenzausgänge
- Flash-EPROM mit Bootstrap Loader
-
PZF510 - Vorgängermodelle:
PZF509 :: DCF77 Korrelationsempfänger (Europakarte)
Produktbeschreibung
Durch die Auswertung der zusätzlich zur Amplitudenmodulation im DCF-Signal enthaltenen Pseudozufallsfolge (PZF) kann die PZF510 ein Zeitraster im Mikrosekundenbereich reproduzieren. Dieses ermöglicht neben der Generierung hochgenauer Impulse die exakte Einregelung des Hauptoszillators des Systems. Die Baugruppe erzeugt verschiedene Normalfrquenzen und verfügt zusätzlich über einen einstellbaren Frequenzausgang. Sekunden- und Minutenimpulse gehören ebenso zu den Features der PZF510 wie zwei RS232-Schnittstellen.Eigenschaften
Empfängertyp | Schmalbandiger DCF77 Quadraturempfänger mit Verstärkungsregelung, Bandbreite ca. 20Hz |
Statusanzeigen | Feld-LED zeigt an, daß der Pegel des enpfangenen DCF-Signals größer als die intern benötigte Minimumfeldstärke ist. Synchron-LED zeigt am Sekundenende an, ob zu kleine Korrelationsfaktoren errechnet wurden (starker Störer oder Senderausfall). Freilauf-LED zeigt an, ob die interne Hardwareuhr mit DCF77 synchronisiert wurde. |
Antennentyp | Modifizierte aktive Ferritantenne AW02 |
Display | Achtstellige alphanumerische Punktmatrixanzeige, Ziffernhöhe 5mm |
Synchronisationszeit | Zwei bis drei Minuten bei störungsfreiem DCF77 Empfang |
Freilaufgenauigkeit | Genauigkeit bei Senderausfall für max. 1 Stunde: ±1·10E-8 |
Frequenzausgänge | 77.5 kHz, 155 kHz, 310 kHz, 100 kHz, 1 MHz, 10 MHz Festfrequenzausgänge, TTL-Pegel DDS-Frequenzsynthesizer mit TTL-,Sinus- und Open Drain-Ausgängen, 1/3 Hz...9.999 MHz |
Genauigkeit der Ausgangsfrequenzen | Kurzzeitstabilität: ±5·10-9 (Festfrequenzen und Synthesizer bis 10 kHz) ± 2.35 mHz bei Synthesizerfrequenz > 10 kHz Genauigkeit bei Senderausfall für max. 1 Stunde: ±1·10-8 |
Pulsausgänge | High- und low-aktive Sekunden- und Minutenimpulse (TTL-Pegel), Impulslänge: 200 ms |
Genauigkeit der Ausgangspulse | Abweichung der Sekundenimpulse zweier Systeme, deren Einsatzort bis ca. 50 km auseinander liegen: typ. 20 µs, max. 50 µs Verschiebung zweier aufeinanderfolgender Sekundenimpulse max. 1,5 µs |
Schnittstellen | Zwei unabhängige serielle RS232 Schnittstellen, menügeführt einstellbar |
Serielle Telegrammausgabe | Baudrate: 600, 1200, 2400, 9600 Baud Datenformat: 7O2, 7N2, 7E1, 7E2, 8N1, 8N2, 8E1 Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen |
Abmessungen der Frontplatte | 12TE/3HE (60mm x 128mm) |
Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 SMB-Subminiatur-Koaxial-Stecker |
Leistungsaufnahme | 1.6 W |
Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis Lebensdauer der Lithiumbatterie min. 10 Jahre |
Kabeltyp | Koaxialkabel RG58 für Innen-/Außenmontage (BNC-, N-Norm-Steckverbinder) |
Betriebsspannung | +5 V DC |
Firmware | Flash-EPROM, Bootstrap Loader |
Stromaufnahme | ca. 330 mA |
Platinentyp | Europakarte |
Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Lieferumfang | Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel mit SMB-Buchsen. Optional: AW02 mit RG58 und Adapterkabel, andere Kabellängen |
Optionen | OCXO-Version: Kurzzeitstabilität: ±1·10E-9 Genauigkeit im Freilauf: ±2·10E-8 pro Tag |
