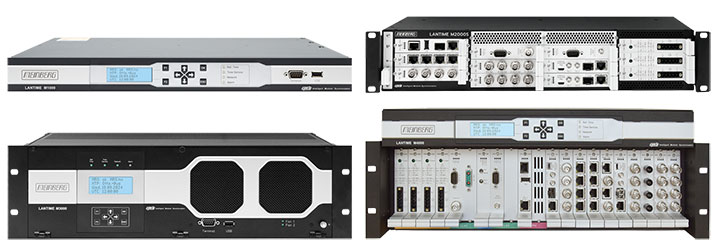

IMS Rackmount Systeme: Modulare Zeit- und Frequenzsynchronisation im 19 Zoll Gehäuse
Vielseitige und modulare Synchronisations-Lösungen im 19 Zoll Rackmount Gehäuse
Systeme für (fast) alle Anforderungen im Bereich Zeit- und Frequenzsynchronisation
Mit dem neuen IMS Gehäusen bietet MEINBERG ein jederzeit erweiterbares System,
mit dem Sie die stetig wachsenden Anforderungen in Ihren Anwendungen bewältigen können.
Das Basis Chassis beinhaltet ein Netzteil, einen Empfänger und die LANTIME CPU. Damit stehen
weitere Steckplätze für zusätzliche Ein- und Ausgangsmodule zur Verfügung.
- LANTIME IMS - M1000: vier Steckplätze für Erweiterungskarten
- LANTIME IMS - M2000: sechs Steckplätze für Erweiterungskarten
- LANTIME IMS - M3000 / M4000: zehn Steckplätze für Erweiterungskarten
Redundante Stromversorgung und Empfängerlösungen sind für folgende Modelle der IMS Serie realisierbar:
- LANTIME IMS - M1000: zwei Netzteile und zwei Empfänger
- LANTIME IMS - M2000: bis zu drei Netzteile und zwei Empfänger
- LANTIME IMS - M3000 / M4000: bis zu vier Netzteile und zwei Empfänger

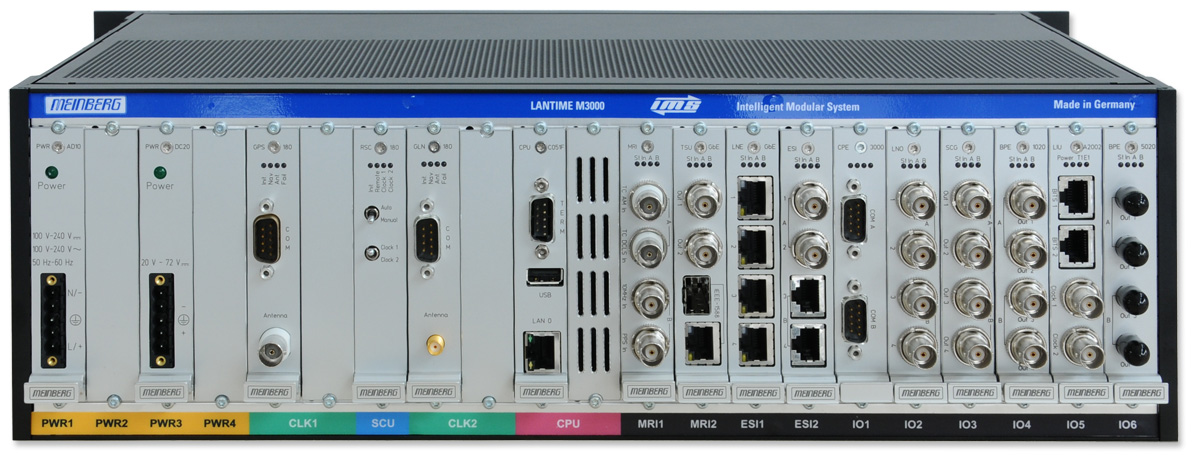

Das Basis Chassis verfügt über folgende Steckplatz-Typen:
-
IMS-PSU: Netzteile (Redundanzbetrieb mit AC und DC Varianten möglich bei allen IMS-Systemen)
-
IMS-CLK: Referenzuhren (Redundante Empfängerlösung für alle IMS-Zeitserver verfügbar)
-
IMS-RSC: Erforderliche Umschalteinheit bei Redundanzbetrieb (M1000 / M2000 / M3000 / M4000)
phasensynchrones Umschalten von 2048 kHz Eingangssignal für Telekommunikationsanwendungen
-
IMS-CPU: Zentrales Prozessor Modul mit NTP/SNTP Zeitsynchronisation und Management Schnittstelle
-
IMS-ESI: Eingangskarte für 2.048MHz, 2.048MBit/s und variable Frequenzen:
-
IMS-MRI: IRIG, 1PPS, 10MHz Eingangskarte:
-
IMS-IO: Eine Vielzahl von Ausgangssignalen für alle Arten von Synchronisationsaufgaben:
Pulse, Frequenzen, Time Codes, Serielle Zeittelegramme) und natürlich weitere Netzwerkschnittstellen (IEEE-1588, NTP Ports)
NTP Zeitserver für große Netzwerke
Mit bis zu 25.000 NTP-Anfragen pro Sekunde ist das System in der Lage, Zeit für Hunderte und Tausende von NTP-Clients zur Verfügung zu stellen. Das LANTIME CPU Modul unterstützt die folgenden Protokolle: IPv4, IPv6, NTP/SNTP (v2,v3,v4), HTTP(S), SSH, Telnet, SNMP (v1,v2,v3), FTP, SFTP, DHCP/DHCPv6. Jedem System stehen eine Vielzahl logischer Netzwerkschnittstellen zur Verfügung (IPv4 und IPv6 Adressen, die jeweils einem VLAN zugewiesen werden können).
Synchronisation für 2G- / 3G- / 4G-Basisstationen sowie LTE Advanced-Netze
Die PTP Implementierung unterstützt sowohl ITU-T-Profile, ITU-T G.8265.1 für Frequenz und ITU-T G.8275.1 für Frequenz und Phase. Dies ermöglicht eine genaue Frequenz- und Phasensynchronisation über Paketnetzwerke für alle Netzelemente die Synchronisation benötigen, einschließlich 2G / 3G / 4G-Basisstationen sowie LTE Advanced Netze.
Skalierbares NTP Zeitserversystem

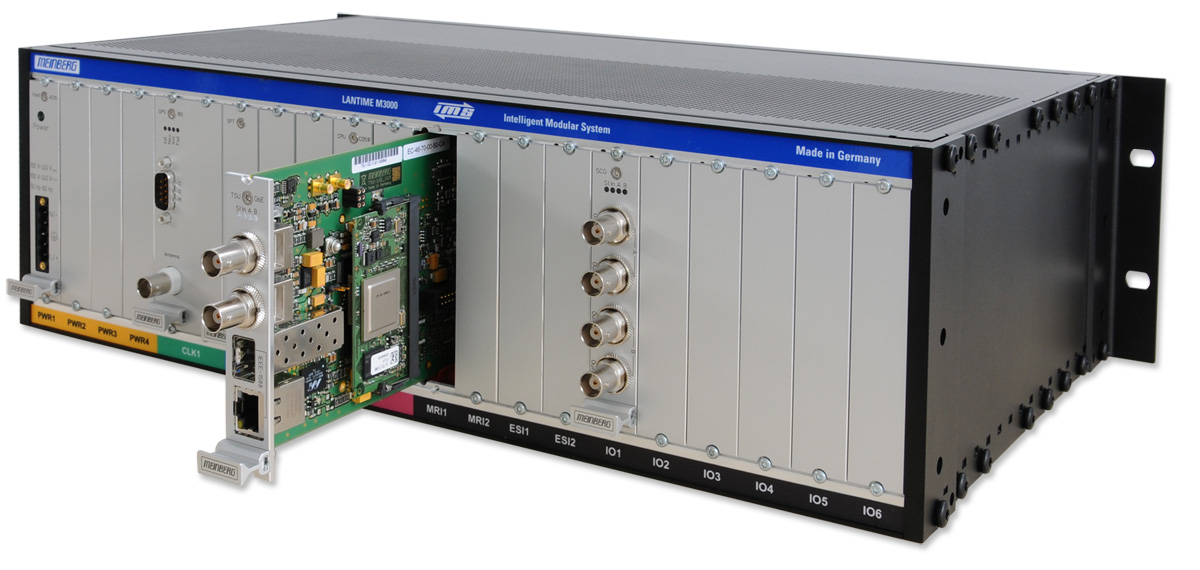

Neben der Hot-Plug Fähigkeit können nahezu alle Module über die zentrale Web-Oberfläche (vom CPU-Modul) konfiguriert werden.
Nahezu unendlich viele Kombinationen von Ein- und Ausgangsmodulen sind möglich um fast jede Synchronisationsaufgabe zu erfüllen.
Durch die einfache Erweiterung durch zusätzliche Module ist eine spätere Skalierbarkeit des IMS Systems gewährleistet.
Steckplätze für Eingangssignale:
IMS-MRI: Standard Referenzeingänge
IMS-ESI: Erweiterte Referenzeingänge
Beide dieser Referenzeingangsschnittstellen können auch als I/O Steckplatz genutzt werden.
Das Front-Panel der IMS Serie verfügt über ein LC-Display mit 4x16 Zeichen und dem gewohnten LANTIME Bedienfeld mit 4 Richtungs- und 4 Funktionsbuttons. Damit ist eine einfache und schnelle Vor-Ort Konfiguration der wichtigsten Parameter möglich. Alle weiteren Parameter des LANTIME und der Ein- und Ausgangskarten können über das umfangreiche Web-Interface vorgenommen werden.
Statusanzeigen
|
Vier zweifarbige LED's zur Anzeige des Status von:
- Zeitreferenz
- Zeitservice
- Netzwerk
- Alarm |
Display
|
LC-Display, 4 x 16 Zeichen |
Bedienelemente
|
Acht Tasten zum einfachen Konfigurieren von Netzwerkparametern und Verändern von Systemeinstellungen. |
Frequenzausgänge
|
Frequency-Synthesizer für beliebige Frequenzen von 0,125 Hz bis 10 MHz, einstellbare Phase, Ausgabe über bspw. IMS-BPE-Module
|
Genauigkeit der Ausgangspulse
|
Abhängig von Oszillatoroption:
< ±100ns (TCXO, OCXO LQ)
< ±50ns (OCXO SQ, OCXO MQ, OCXO HQ, OCXO DHQ, Rubidium) |
Netzwerkanschluss
|
Basismodell:
1 x 10/100 MBit mit RJ45
Netzwerkerweiterung - LNE Optionen:
M3000: 4 bis maximal 24 zusätzliche 10/100/1000 MBit (GbE Gigabit Support) Netzwerkschnittstellen mit RJ45 Anschlussbuchse.
M1000: 4 bis maximal 16 zusätzliche 10/100/1000 MBit (GbE Gigabit Support) Netzwerkschnittstellen mit RJ45 Anschlussbuchse. |
Universal Serial Bus (USB) Ports
|
1x USB Port im Frontpanel:
- Einspielen von Software-Updates
- Konfiguration sichern und wiederherstellen
- Kopieren von Security Keys
- Aktivieren/Deaktivieren der Tastatursperre
|
Betriebsspannung
|
PWR-AD10: 100-240 V AC (50/60 Hz) / 100-200 V DC
PWR-DC210: 10-36 V DC
PWR-DC20: 20-60 V DC
auch in redundanter Kombination in Gehäusen mit mindestens zwei Slots für Netzteile |
CPU
|
- AMD Geode™ LX 800 (500 MHz, 128 KB L2 cache, 3.6 W)
- Hauptspeicher: onboard 256 MByte
- Flashdisk: 1 GB
|
Betriebssystem des SBC
|
GNU/Linux 4.x |
Netzwerkprotokolle OSI-Layer 4 (Transport-Schicht)
|
TCP, UDP |
Netzwerkprotokolle OSI-Layer 7 (Application-Schicht)
|
Telnet, FTP, SSH (inkl. SFTP, SCP), HTTP, HTTPS, syslog, SNMP |
Internet Protocol (IP)
|
IPv4, IPv6 |
Autokonfiguration
|
IPv4: Dynamic Host Configuration Protocol - DHCP (RFC 2131)
IPv6: Dynamic Host Configuration Protocol - DHCPv6 (RFC 3315) und Autoconfiguration Networking - AUTOCONF (RFC 2462)
|
Network Time Protocol (NTP)
|
NTP v2 (RFC 1119), NTP v3 (RFC 1305), NTP v4 (RFC 5905)
SNTP v3 (RFC 1769), SNTP v4 (RFC 4330)
MD5 Authentication und Autokey Key Management |
Time Protocol (TIME)
|
Time Protocol (RFC 868) |
IEC 61850
|
Synchronisiert IEC 61850-kompatible Geräte mittels SNTP |
Hypertext Transfer Protocol (HTTP)
|
HTTP/HTTPS (RC 2616) |
Secure Shell (SSH)
|
SSH v1.3, SSH v1.5, SSH v2 (OpenSSH) |
Telnet
|
Telnet (RFC 854-RFC 861)
|
Simple Network Management Protocol (SNMP)
|
SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418) |
Temperaturbereich
|
Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit
|
Max. 85 % (nicht kondensierend) bei 40 °C |
Lieferumfang
|
Zum Lieferumfang gehören Dokumentation und Software auf USB Stick. |
Technischer Support
|
Kostenloser Support via Telefon und E-Mail, gilt für die gesamte Lebensdauer des Geräts.
|
Garantie
|
3 Jahre Herstellergarantie |
Firmware Updates
|
Firmware kann am Gerät oder per Netzwerk aktualisiert werden. Software-Updates sind kostenlos per E-Mail oder Download verfügbar. Das gilt für die gesamte Lebensdauer des Gerätes.
|
RoHS-Status des Produkts
|
Dieses Produkt ist RoHS-konform. |
WEEE-Status des Produkts
|
Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Weiterführende Informationen
|
Weitere Informationen über die Meinberg LANTIME Familie von NTP Timeservern und andere LANTIME-Varianten können Sie auf der LANTIME Zeitserver-Seite erfahren. |
Übersicht: IMS Rackmount Systeme
IMS - LANTIME M4000
Modulares System zur Synchronisation von Telekommunikationsnetzen
Der Meinberg LANTIME M4000 wurde entworfen, um die Synchronisationsanforderungen moderner 4G/5G/LTE Netze zu erfüllen. Aufgrund seiner unübertroffenen Flexibilität ist er in der Lage, als Primary Reference Time Clock (PRTC) zu arbeiten und kann in verschiedenen Umgebungen eingesetzt werden. Die Modularität der IMS Plattform (Intelligent Modular Synchronization) ermöglicht es, den M4000 für alle Bereiche des Mobile Backhaul Netzes zu konfigurieren: im Core-, Metro- oder Access-Bereich.
IMS - LANTIME M3000
Modulares Zeit- und Frequenzsynchronisationssystem und NTP Zeitserver
Modulare Synchronisations-Lösung im 3HE / 19 Zoll-Rack Gehäuse
Mit dem IMS - M3000 bietet Meinberg eine jederzeit erweiterbare und hochflexible Synchronisationslösung, mit dem Sie die stetig wachsenden Anforderungen in Ihren Anwendungen bewältigen können und auf die Einführung zukünftiger neuer Protokolle und Synchronisationsverfahren vorbereitet sind.
Das M3000 Basis-Chassis kann bis zu vier Netzteile mit unterschiedlichen Eingangspannungsbereichen sowie ein oder zwei Empfänger-Module aufnehmen. Neben dem CPU Modul-Slot stehen weitere zehn Steckplätze für eine Vielzahl von möglichen Ein-, Ausgangs- und Erweiterungskarten zur Verfügung. Die Verfügbarkeit von Erweiterungskarten für die Verteilung und Konvertierung von elektrischen und optischen Synchronisationssignalen sowie die Unterstützung aller wichtigen Kommunikationsprotokolle für Netzwerke und serielle Verbindungen macht dieses LANTIME Modell zu einem der leistungsfähigsten Synchronisationslösungen auf dem Markt.
IMS - LANTIME M3000S
Modulares Zeit- und Frequenzsynchronisationssystem
Modulare Synchronisations-Lösung im kompakten 3HE / 19 Zoll Rack-Gehäuse
Mit dem IMS - M3000S bietet Meinberg eine kosteneffiziente, jederzeit erweiterbare und hochflexible Synchronisationslösung, mit der Sie auf wachsende und veränderte Anforderungen in Ihren Anwendungen schnell und kostengünstig reagieren können und auf die Einführung zukünftiger neuer Protokolle und Synchronisationsverfahren vorbereitet sind.
Die IMS LANTIME S-Modelle sind eine Alternative für Anwendungsumgebungen, in denen für die Konfiguration vor Ort kein Display mit Funktionstasten erforderlich ist. Dadurch eignen sich die S-Gehäusevarianten besonders für den Einbau in Racks, die nur von einer Seite zugänglich sind.
Das M3000S Basis-Chassis kann bis zu vier Netzteile mit unterschiedlichen Eingangspannungsbereichen sowie ein oder zwei Clock-Module aufnehmen. Der Formfaktor erlaubt den Einsatz in Standard 19-Zoll-Racks und, mittels Adapter, 21 Zoll Racks mit einer Tiefe von maximal 300 mm (inklusive Stecker). Neben dem CPU-Modul-Slot stehen weitere zehn Steckplätze für eine Vielzahl von möglichen Ein-, Ausgangs- und Erweiterungskarten zur Verfügung. Die Verfügbarkeit von Erweiterungskarten für die Verteilung und Konvertierung von elektrischen und optischen Synchronisationssignalen sowie die Unterstützung aller wichtigen Kommunikationsprotokolle für Netzwerke und serielle Verbindungen macht die IMS Produktreihe zu einem der leistungsfähigsten und flexibelsten Synchronisationslösungen auf dem Markt.
IMS - LANTIME M2000S
Modulares Zeit- und Frequenzsynchronisationssystem im 19 Zoll 2HE-Gehäuse
Modulare Synchronisations-Lösung im 2HE / 19 Zoll Rack Gehäuse
Mit dem IMS - M2000S bietet Meinberg eine kosteneffiziente, jederzeit erweiterbare und hochflexible Synchronisationslösung, mit dem Sie auf wachsende und veränderte Anforderungen in Ihren Anwendungen schnell und flexibel reagieren können und auf die Einführung zukünftiger neuer Protokolle und Synchronisationsverfahren vorbereitet sind.
Die IMS LANTIME S-Modelle sind eine Alternative für Anwendungsumgebungen, in denen für die Konfiguration vor Ort kein Display mit Funktionstasten erforderlich ist. Dadurch eignen sich die S-Gehäusevarianten besonders für den Einbau in Racks, die nur von einer Seite zugänglich sind.

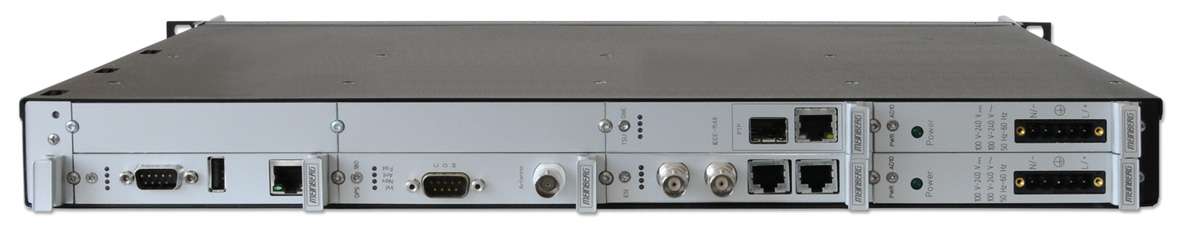

IMS - LANTIME M1000
Modulares 1HE Gehäuse für Zeit- und Frequenzsynchronisation
Vielseitige und modulare Synchronisations-Lösung im 1HE Gehäuse
Das 1HE IMS M1000 Basis-Chassis beinhaltet ein Netzteil, einen Empfänger und die LANTIME-CPU.
Damit stehen insgesamt bis zu vier weitere Steckplätze (drei bei Systemen mit zweiter Referenzuhr) für weitere Ein- und Ausgangsmodule zur Verfügung. Zusätzlich kann noch ein zweites Netzteil für redundante Stromversorgung zum Einsatz kommen.
IMS - LANTIME M1000S
Modulares 1HE ETSI-Rackgehäuse für Zeit- und Frequenzsynchronisation
Vielseitige, kostengünstige und modulare Synchronisations-Lösung im 1HE Gehäuse
Das IMS - M1000S Basis-Chassis beinhaltet ein Netzteil, einen Empfänger und eine LANTIME-CPU und kann in ein Standard 19 Zoll Rack oder, mittels Adapter, in ein 21 Zoll ETSI-Rack (600 mm) eingebaut werden (1 Höheneinheit). Damit stehen insgesamt bis zu vier weitere Steckplätze (drei bei Systemen mit zweiter Referenzuhr) für weitere Ein- und Ausgangsmodule zur Verfügung. Zusätzlich kann noch ein zweites Netzteil für redundante Stromversorgung zum Einsatz kommen. Alle Module sind Hotswap- und Hotplug-fähig und können im laufenden Betrieb gewechselt bzw. hinzugefügt werden.
Die IMS LANTIME S-Modelle sind eine Alternative für Anwendungsumgebungen, in denen für die Konfiguration vor Ort kein Display mit Funktionstasten erforderlich ist. Dadurch eignen sich die S-Gehäusevarianten besonders für den Einbau in Racks, die nur von einer Seite zugänglich sind.
IMS - XHERb
External Holdover Expansion
PRS10 Rubidium Oszillator
Das Meinberg XHERb Chassis ergänzt die Meinberg IMS Zeit- und Frequenzsysteme um eine hochstabile Holdover Performance. Das Gehäuse enthält entweder einen oder zwei PRS10 Rubidium-Module von Stanford Research und wird mit zwei Netzteilen für jedes Rubidium Modul ausgestattet.
IMS - MDU
Modular Distribution Unit
Meinbergs IMS-MDU Systeme ermöglichen eine Vervielfachung von vorhandenen Signalausgängen eines vorgeschalteten Systems. Damit kann ein vorhandenes GNSS-Empfängersystem mit nur einem PPS oder 10 MHz Ausgang um eine große Anzahl von weiteren Ausgangssignalen erweitert werden. Das 3HE/19 Zoll MDU Basis-Chassis ermöglicht eine redundante Stromversorgung und kann mit einem oder zwei Eingangsmodulen für redundante Verfügbarkeit der Eingangssignale bestückt werden.
|
