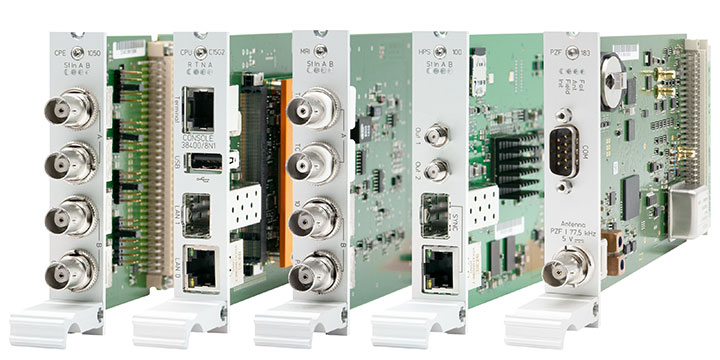

IMS Module: Netzteile, Referenzuhren, Netzwerkmodule, Ein- und Ausgangssignale für Meinberg IMS - Systeme
Alle I/O Steckplätze (MRI, ESI und I/O) erlauben eine beliebige Kombination von I/O Modulen. Die schon jetzt verfügbaren Module bieten eine unglaubliche Vielfalt von möglichen Ausgangssignalen und weitere Module sind bereits in Vorbereitung.
Übersicht: IMS Module
IMS CPU Module
Als zentrales Management Element sind unsere CPU Module eine weitere Schlüsselkomponente der IMS-Systeme. Das Management- und NTP-Prozessormodul ist für den Betrieb der Management und Konfigurationsschnittstellen der IMS-Systeme zuständig und stellt, wie bei allen Mitgliedern der LANTIME Familie, außerdem NTP und SNTP über seine Netzwerkschnittstellen zur Verfügung.
IMS Netzwerk Module
LNE: Netzwerk Erweiterung, zusätzliche Netzwerkschnittstellen
IMS HPS: PTP / SyncE / Hardware NTP Interface mit Dual Core CPU
IMS Clock Module
Der GPS- bzw. GPS/GLONASS/Galileo/BeiDou-Satellitenempfänger, das PZF-Korrelationsempfängermodul und die TCR-Time Code Reader sind die zentralen Synchronisationselemente in einem IMS System. Ein hochstabiler Oszillator wird zur Generierung aller Basis-Signale verwendet, die über die IMS-Backplane an alle I/O Module verteilt werden.
IMS Eingangsmodule
MRI: 10MHz, PPS, IRIG, TC-AM / TC-DCLS Referenzsignale
ESI: Eingangskarte für 2.048MHz, 2.048MBit/s und variable Frequenzen HPS: PTP / SyncE / Hardware NTP Interface
IMS Ausgangsmodule
Alle I/O Steckplätze (MRI, ESI und I/O) erlauben eine beliebige Kombination von I/O Modulen. Die schon jetzt verfügbaren Module bieten eine unglaubliche Vielfalt von möglichen Ausgangssignalen und weitere Module sind bereits in Vorbereitung. Die IMS-LIU Ausgangskarte für Telekommunikationsanwendungen bietet bis zu 8 E1/T1 Ausgänge und das IMS-LNO stellt vier 10MHz-Sinus-Frequenzausgänge mit exzellenter Phasenrauschcharakteristik zur Verfügung.
IMS Telecom Module
Synchronisationsausgänge für Telekommunikationssysteme (E1 / T1 framed/unframed) Die ideale Ausgangskarte für Telekommunikationsanwendungen, bei denen 2048 kHz (ITU-T G.703) -- 75 Ohm unsymmetrisch und/oder symmetrische Frequenzausgänge mit 120 Ohm sowie BITS -- 2048 kBit/s oder 1544 kBit/s framed Ausgänge mit vollem SSM/BOC Support benötigt werden (ebenfalls in der 75 Ohm unsymmetrisch und der 120 Ohm symmetrisch Variante). Es ist möglich, ein LIU Modul mit unterschiedlichen Kombinationen von Anschlüssen für die genannten Signale zu ordern.
IMS Messmodule
IMS Module zur Durchführung von Messungen wie Netzfrequenzmessungen in 50/60Hz Stromversorgungsnetzen, Messungen von 1PPS Signalen oder 10 MHz Frequenzen.
IMS Netzteile
Unsere brandneuen IMS Netzteile wurden von einem namhaften Hersteller speziell nach Meinberg-Vorgaben entwickelt und glänzen mit hervorragenden Effizienzwerten. Es sind zwei Modelle verfügbar, ein 100-240 V AC Wide-Range Netzteil sowie eine DC Version für 20-60 V DC Spannungsversorgungen. Beide Varianten können gleichzeitig und parallel in einem IMS System verwendet werden, sind über einen LoadSharing Bus miteinander verbunden und teilen sich automatisch die Last.
|
