PCI511: DCF77 PCI Funkuhr (PCI/PCI-X Bus)
Features
- PCI LOCAL BUS Schnittstelle,
3.3V oder 5V, 33MHz oder 66MHz,
PCI-X kompatibel - Plug and Play
- Sekunden- und Minutenimpulse
- RS-232-Schnittstelle
- LED-Empfangsstatusanzeige
- Gepufferte Hardwareuhr
- Zeitzone einstellbar
- Treiber Software für die meisten Betriebssysteme
-
PCI511 - Vorgängermodelle:
PCI510 :: DCF77 PCI Funkuhr (PCI/PCI-X Bus)
PCI509 :: DCF77 Rechner-Funkuhr (PCI Bus)
PCI32 :: DCF77 Rechner-Funkuhr (PCI Bus)
PC32 :: DCF77 PC-Funkuhr (ISA-Bus)
Produktbeschreibung

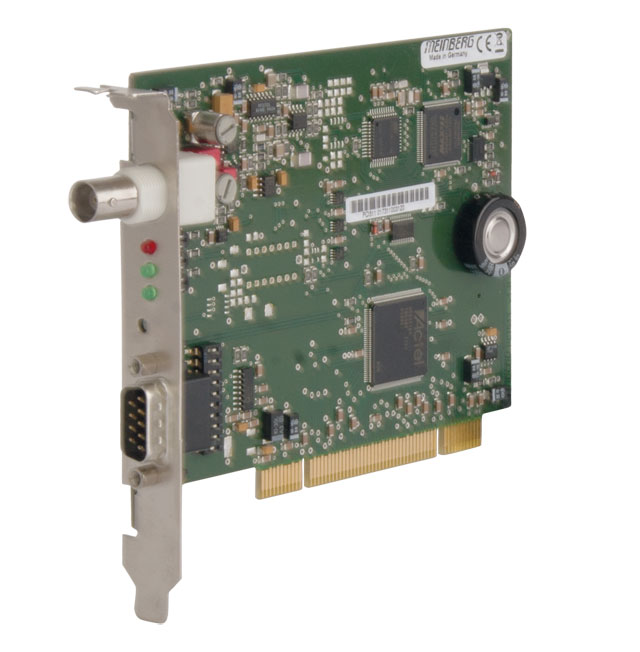

Die Rechner-Einsteckkarte PCI511 dient dem Empfang und der Dekodierung des DCF77-Signals, der Übergabe der Zeitinformation in ein Rechnersystem mit PCI (PCI-X) Bus Schnittstelle sowie der Umsetzung der Daten in ein serielles Telegramm.Die Funkuhr PCI511 ist als universelle Einsteckkarte für Computer mit PCI-Bus konzipiert, so dass sie in 3.3V- und 5V-Systemen einsetzbar ist.
Das Treiberpaket für Windows enthält einen Zeitservice, welcher im Hintergrund läuft und die Windows-Systemzeit laufend nachführt, möglichst ohne Zeitsprünge zu verursachen. Mit Hilfe eines Monitorprogramms kann der Status der Karte und des Zeitservice überprüft werden. Außerdem können einstellbare Parameter konfiguriert werden, wenn das Programm mit Administratorrechten ausgeführt wird.
Die Treiberpakete für Linux und FreeBSD enthalten einen Kernel-Treiber, der die Verwendung des Produktes als Referenzzeitquelle für den mit den meisten Unix-ähnlichen Betriebssystemen ausgelieferten NTP-Daemon ermöglicht. Damit kann der Computer auch als NTP-Zeitserver fungieren, der genaue Zeit für NTP-Clients im Netzwerk liefern kann. Einige Kommandozeilen-Tools können verwendet werden, um konfigurierbare Parameter einzustellen und um den Status der verwendeteten Uhr zu überwachen.
Für die Nutzung der Karte auf anderen Betriebssystemen wenden Sie sich bitte an den Meinberg Support: techsupport@meinberg.de.
Die serielle Schnittstelle des Geräts ist für den Betrieb nicht erforderlich, kann aber verwendet werden, um die Firmware der Karte zu aktualisieren oder einen anderen Computer mit der aktuellen Uhrzeit über einen seriellen Zeitstring zu versehen.
Eigenschaften
Empfängertyp | Schmalbandiger DCF77 Quadraturempfänger mit Verstärkungsregelung, Bandbreite ca. 20Hz |
Statusanzeigen | Feldstärke: Durch LED angezeigt, Antennenausrichtung durch Anzeige der Feldstärke auf dem Monitor möglich. Freilauf: Anzeige durch LED und Hilfsprogramm, Umschaltung auf Betrieb als freilaufende Quarzuhr Modulation: Durch LED und Hilfsprogramm angezeigt |
Empfangskontrolle | Mehrfache Überprüfung des eingelesenen Sendertelegramms
Plausibilitätskontrolle über zwei vollständige Zeittelegramme |
Pulsausgänge | Sekunden- (RS232/TTL-Pegel) und Minutenimpulse (TTL-Pegel), Impulslänge: 100 ms, high-aktiv |
Schnittstellen | Eine serielle RS-232 Schnittstelle |
Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600 Baud Datenformat: 7E2, 8N1, 8E1, 8N2 Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen |
Statusbyte | Information über Freilauf, Sommer- oder Winterzeit und Ankündigung der Umschaltung, Synchronisation seit letztem Reset, GMT/UTC-Zeit und Gültigkeit der Daten der Hardwareuhr |
Elektr. Anschlüsse | BNC-Buchse 9-poliger D-Sub Stecker |
Rechnerschnittstelle | 33MHz- oder 66MHz-PCI BUS (PCI-X) 32 Bit/3.3V oder 5V Steckplatz |
Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 150 Stunden (Kondensator-Pufferung) Option: Pufferung mittels Lithiumbatterie (Lebensdauer: 10 Jahre) |
Platinentyp | PCI Einsteckkarte kurz |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Lieferumfang | Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel mit BNC-Buchsen. Optional: AW02 mit RG58 und Adapterkabel, andere Kabellängen |
Garantie | 3 Jahre Herstellergarantie |
RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
