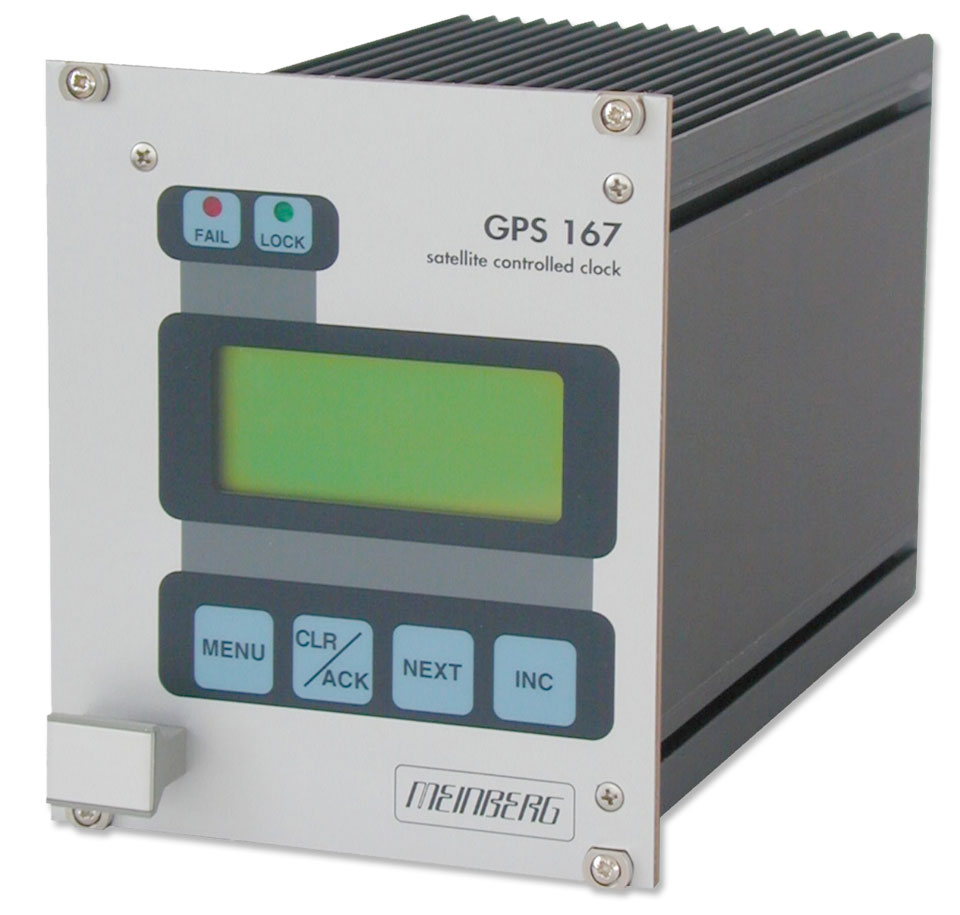

GPS167: GPS Satellitenempfänger mit LC-Display und Bedienelementen (Europakarte)
Features
- Sekunden- und Minutenimpulse
- 2 Time-Trigger-Eingänge
- 2 RS-232-Schnittstellen
- Störmeldeausgang
- DDS-Frequenzsynthesizer
- DCF77-Simulation
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
- Galvanische Trennung des Antennenkreises
- Normalfrequenzausgänge
- Flash-EPROM mit Bootstrap Loader
- Optional bis zu 4 serielle Schnittstellen
3 programmierbare Schaltausgänge
Zeitcode-Generator (IRIG-B, AFNOR) - Wird inklusive passender GPS Antenne, 20 Meter Standardkabel und Handbuch auf USB Stick geliefert
Produktbeschreibung
Die Anbindung des Hauptoszillators an das GPS-System ermöglich der Baugruppe GPS167 die Generierung von festen und programmierbaren Normalfrequenzen mit hoher Genauigkeit und Stabilität. Verschiedene Oszillatoroptionen ermöglichen dabei die kosteneffiziente Realisierung unterschiedlicher Genauigkeitsanforderungen.
Der Impulsgenerator des Moduls erzeugt feste Impulse zum Minuten- und Sekundenwechsel und verfügt optional über drei frei programmierbare Ausgänge. Die Ausgabe der Impulse ist mit der UTC-Sekunde synchronisiert.
Für die Ausgabe von Zeittelegrammen stehen bis zu vier unabhängige serielle Schnittstellen zur Verfügung. Die ASCII-Telegramme beinhalten Informationen über Uhrzeit, Datum und Status des GPS-Empfängers.
Über zwei Eingänge können beliebige Ereignisse zeitlich festgehalten werden. Diese Capture-Ereignisse werden im Display angezeigt und können über eine der serielle Schnittstellen ausgegeben werden.
Das in die Frontplatte integrierte LC-Display zeigt in verschiedenen Menüs Informationen über den GPS-Empfänger an und dient gleichzeitig in Verbindung mit vier Tastern zur Parametrierung der Baugruppe.
Eigenschaften
Empfängertyp | 6 Kanal GPS C/A-Code Empfänger |
Statusanzeigen | Fail-LED zeigt an, dass das interne Zeitraster noch nicht synchronisiert wurde oder dass ein Systemfehler aufgetreten ist. Lock-LED zeigt an, dass eine Positionsbestimmung durchgeführt wurde und dass die Satellitenfunkuhr synchron zum GPS-System ist. |
Antennentyp | Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht. |
Display | LC-Display, 4 x 16 Zeichen, Wahl der Displayanzeige über Menü UTC-Zeit mit oder ohne Stundenoffset |
Synchronisationszeit | Max. 1 Minute im Normalbetrieb
Max. 25 Minuten (Durchschnitt 12 Minuten) bei Erstinbetriebnahme oder fehlenden Satellitedaten |
Frequenzausgänge | 10 MHz, 1 MHz, 100 kHz, TTL-Pegel Frequenzsynthesizer 1/8 Hz bis 10 MHz (TTL, Sinus 1,5Veff, Open-Drain) Genauigkeit ±1·10E-9 (Zeitbasis OCXO LQ), nach Synchronisation und 20 Minuten Betriebszeit (andere Oszillatoren als Option, siehe Oszillatorliste) |
Pulsausgänge | Sekunden- und Minutenimpulse (TTL-Pegel), Impulslänge: 200 ms |
Genauigkeit der Ausgangspulse | Abhängig von Oszillatoroption: < ±250ns (TCXO, OCXO LQ) < ±100ns (OCXO MQ, OCXO HQ, Rubidium) |
Schnittstellen | Zwei unabhängige serielle RS-232 Schnittstellen, menügeführt einstellbar |
Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 Zeittelegramm: Meinberg Standard-Telegramm, SAT, Uni Erlangen (NTP), SPA, Sysplex-1, RACAL, NMEA 0183 (RMC, GGA, ZDA), Meinberg GPS, Computime, ION/ION Blanked, IRIG-J, Freelance, 6021, oder Capture-Telegramm |
DCF77-Emulation | DCF77-Simulation, TTL-Pegel |
Schaltausgänge |
Optional:
Für drei TTL Ausgänge sind die folgenden Betriebsmodi getrennt einstellbar: - frei programmierbare zyklische oder feste Impulse - Timermodus; drei 'ON'- und drei 'OFF'-Zustände pro Tag und Kanal programmierbar Die Schaltzustände sind für alle Ausgänge invertierbar, die Impulslängen einstellbar im 10ms-Raster zwischen 10ms und 10s. Die Impulsausgabe ist für alle Kanäle gemeinsam einstellbar auf 'always' oder 'ifsync'. |
Unterstützte Zeitcode-Formate |
Optional:
IRIG B002, B122, B003, B123 oder AFNOR: - AM-Sinussignal: 3Vss (MARK), 1Vss (SPACE) an 50 Ohm - TTL-Pegel |
Time-Trigger-Eingänge | Auflösung 100ns, Triggerung über fallende TTL-Flanke Ausgabe des Trigger-Ereignisses über RS232-Schnittstelle |
Störmeldeausgang | Synchronzustand der Baugruppe, TTL high-Pegel wenn synchron |
Abmessungen der Frontplatte | 21TE/3HE (106 mm x 128 mm), mit integrierter Folientastatur |
Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 |
Antennenanschluss | BNC-Buchse |
Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM Lebensdauer der Lithiumbatterie: min. 10 Jahre |
Kabeltyp | Koaxialkabel RG58 für Innen-/Außenmontage (BNC-, N-Norm-Steckverbinder) |
Betriebsspannung | +5 V DC +12 V DC |
Firmware | Flash-EPROM, Bootstrap Loader |
Stromaufnahme | +5V, ca. 330mA +12V, ca. 200mA |
Platinentyp | Europakarte |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Optionen | Optional bis zu 4 serielle Schnittstellen, 3 programmierbare Schaltausgänge und Zeitcode Generator (IRIG-B, AFNOR) |
RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
